                第一章   系統概述

1、概述

隨著科技發展，電子技術、計算機技術、網絡通訊技術不斷地向各種收費領域滲透，當今的停車場收費系統已經向智能型的方向轉變。先進可靠的停車場收費系統在停車場管理系統中的作用越來越大。智能停車場管理系統是一種高效快捷、公正準確、科學經濟的停車收費管理手段，是車輛實行動態和靜態管理的綜合。

從用戶的角度看，其確保了車輛停放安全、出入有序、收費透明、準確無誤；

從管理者的角度看，其確保場內車輛安全、易操作維護、大大減輕管理者的勞動強度，提高管理水平；

從投資者角度看，徹底杜絕失誤及任何形式的作弊，防止停車費用流失，使投資者的回報有了可靠的保證。

系統以感應卡為信息載體，通過感應卡記錄車輛進出信息，利用計算機管理手段確定停車計費金額，結合工業自動化控制技術控制機電一體化外圍設備，從而控制進出停車場的各種車輛。

感應卡車輛進出管理系統具有以下主要特點:

u 嚴格收費管理：

對于目前的人工現金收費方式，一方面勞動強度大、效率低，另外一個主要弊端就是財務上造成很大的漏洞和現金流失。使用感應卡收費系統車場的收費都經電腦確認和統計，杜絕了失誤和作弊，保障了車場投資者的利益；

u 安全管理：

一卡一車，資料存檔，保證車場停放車輛的安全。人工發卡、收卡，難免有疏漏的時候，因為沒有隨時記錄可查，丟車或謊報丟車現象時有發生，給停車場帶來諸多麻煩和經濟損失。采用自動控制管理系統后，月租卡和儲值卡消費者均在電腦中記錄了相應的資料，卡丟失后可及時補辦。時租卡丟失也可隨時檢索，及時處理。在配有圖象對比設備下，各類消費卡均有車牌號碼存檔，一卡專用；

u 樹立全新的物業管理形象：

現代化的高科技產品的使用，一定會使管理形象和知名度得到很大的提高。采用自動控制管理系統，無論從產品的造型方面，還是自動控制所帶來的方便實用性及管理的科學性，都將樹立起良好的形象。

2、項目背景

u 杜絕未經授權的車輛擅自進入車場，并對進入本車場的車輛予以分類收費。

u 杜絕私自收費漏洞，避免人情車出入，堵住資金流失，財務漏洞。

u 保證停車場內車輛出入安全，嚴防場內車輛丟失。

u 解決車流高峰期人工填單、計費導致出入車輛不順暢。

u 減少人力投入，能夠更好的服務車主。

u 隨時查詢場內停車車輛情況，方便管理。

u 快速核算，制作報表，提高準確率和統計效率。

1.3、設計原則與遵循規范

u 《智能建筑設計標準》(DBJ08-47-95)

u 《商用建筑線纜標準(EIA/TIA-569)

u 《民用建筑電氣設計規范（JGJ/T16-92）》

u 《工業電視系統工程設計規范（GBJ115-87）》

u 《電氣裝置安裝工程施工及驗收規范（GBJ23-90，92）》

u 《民用閉路監視系統工程技術規范（GB50198-94）》

u 《安全防范工程程序與要求（GA/T75-94）》

u 建設部城鎮建設行業標準《建設行業IC卡應用管理技術要求》草案

            第二章 系統設計方案總則

1、系統六大綜合優勢

1) 優勢一：讀卡距離更遠更穩定、響應速度更快,ID讀頭即插即用

2）優勢二：數據多重保護及驗證、冗余處理，100％不丟失

3）優勢三：無卡延期、月卡到期轉臨時卡、月卡到期預警提示，管理更加人性化

4）優勢四：出卡互鎖，預出預讀卡，即按即取即開閘，有效避免臨時卡遺失

5）優勢五：掉電160小時,系統上電即可正常運行

6）優勢六：支持出入口動態監控、錄入固定車輛及車主照片，方便判斷，謹防丟車

2、系統硬件功能特點

1) 識別系統：采用IC卡車輛入出憑證。

2) 語音提示功能：出入口均設有語音自動提示。入口提示歡迎信息，出口提示臨時車輛的收費金額及歡送禮貌用語。

3) 自動計車輛入出數量、自動計費、費用顯示和統計分析，收費情況可隨時查閱。

4) 在線運行及脫機運行均可。并可使用中央收費及出口收費兩種模式。

5) 多個出入口的收費管理系統的聯網功能；

6) 出入口票箱功能：用于各類外部設備的擺放。所有票箱均具有防水、防銹功能，并作豪華烤漆，適合室外各種惡劣環境下全天候使用。

7) 能夠獨立控制道閘，可用遙控器控制道閘和手動開關欄桿；

8) 車輛的防砸功能及車輛過桿的自動落閘功能。

           第三章 系統標準解決方案

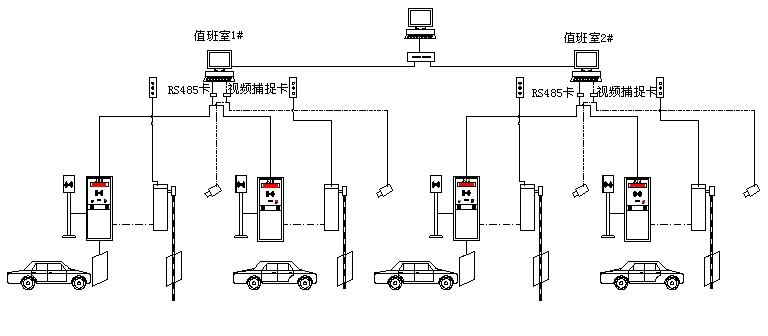

1、系統構成因該項目進出口分離式，為方便整體性聯網使用?，F(xiàn)將先建起的出口通道處布一根聯網線到控制中心，地面消防通道就設計一臺道閘進行管理，平常關閉，有火警的情況下開啟安全方便。現于二進二出停車場系統組成聯網拓撲圖如下。

二進二出設備聯網示意圖

2、系統構建實際效果圖

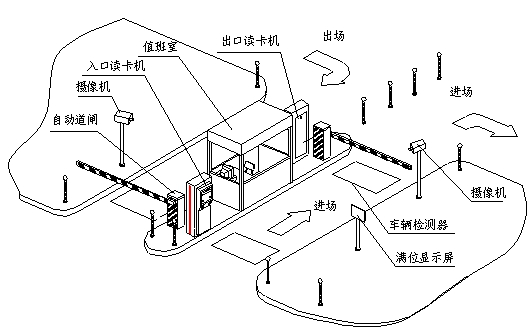

2.1、出入口布置圖（安全島模式）

說明：

1) 收費崗亭內主要由管理電腦、臨時卡計費器、收費顯示屏、操作臺、道閘控制按鈕等組成；

2) 崗亭管理電腦除負責與出入口票箱讀卡器、發卡器通信外，還可負責向票據打印機己收費顯示屏發出相應控制信號，同時完成車場數據采集下載、處理用戶卡、查詢打印報表、統計分析、系統維護和月卡發行等功能。

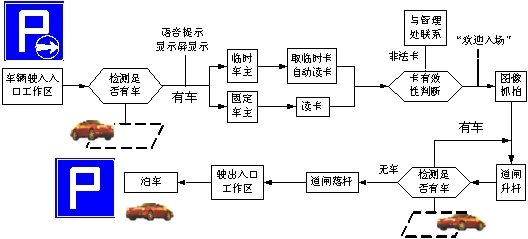

2.2、入場流程圖及描述

1）月卡（或其他固定卡）、儲值卡持有者入場

車主將車駛至讀卡機前，將卡在讀卡機感應區域一掠，卡機立即感應并發出“嘀”的一聲；如讀卡有效，道閘自動升起，同時崗亭管理電腦自動核對、記錄，并顯示車牌，顯示屏顯示歡迎入場或卡上剩余金額，并語音提示；讀卡有誤顯示屏亦會顯示原因，如：“金額不足”、“此卡過期”等，道閘不會開啟；車主開車入場后道閘自動關閉。

2） 臨時泊車者入場

車主將車駛至讀卡機前，值班人員人工輸入車牌號；車主按出卡機取卡按鈕取臨時卡，也可操作員人工發卡。主取卡同時系統讀卡完畢，并發出“嘀”的一聲，車主將卡取至手中后，道閘自動開啟，車主開車入場，進場后道閘自動關閉。

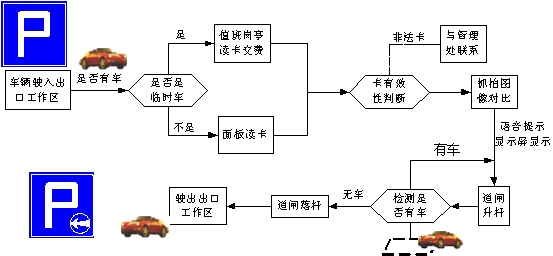

2.3、出場工作流程圖及描述

1）月卡（或其他固定卡）、儲值卡持有者出場

車主將駛車出場至讀卡機旁,將卡在讀卡機感應區一掠，系統感應到卡并發出“嘀”的一聲；如讀卡有效，電腦自動記錄、扣費，并在電腦上顯示入出場車輛圖片和車牌號，供值班人員識別，確保“一卡一車”，防丟車。同時顯示屏顯示“一路順風”或此次收費金額及卡中剩余金額，并進行語音提示；如讀卡無效，會顯示無效原因，并進行語音提示；道閘自動升起（也可設定為電腦確認后開閘），車主開車離場，出場后道閘自動關閉。

2）臨時泊車者出場

車主將車駛至停車場的出場收費處，將卡交給值班員；值班員將卡在臨時卡計費器的感應區晃動,收費電腦根據收費程序自動計費；計費結果自動顯示在電腦顯示屏上，同時伴有語音提示；車主付款，值班人員確認無誤后，按電腦確認鍵，電腦自動記錄收款金額；道閘開啟，車輛出場，出場后道閘自動關閉。

第四章  硬件設備介紹

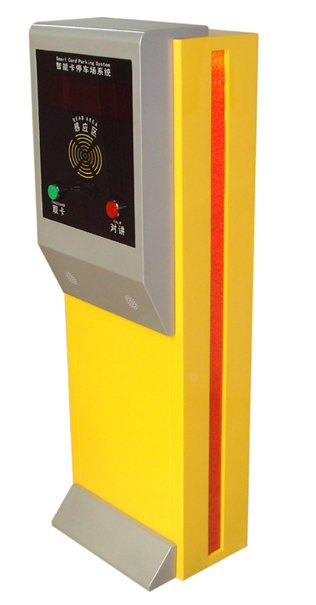

1、出入口控制機機箱

停車場控制機機箱采用2.0厚鋼板加工成型，表面采用汽車烤漆，經久耐用，不褪色。

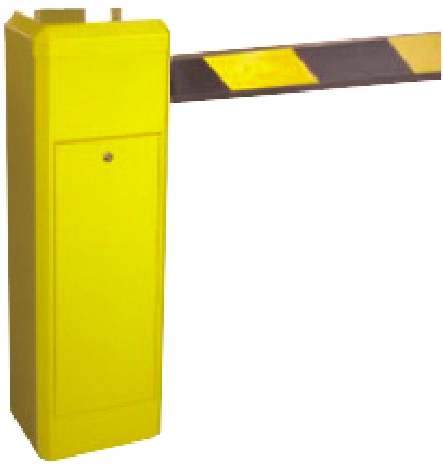

2、道閘

智能道閘系列產品集國內外同類產品眾多優點，全自動跟蹤平衡機構使任意位置靜態力矩為零，從而最大限度地減小驅動功率和延長機體壽命。精密的四連桿機構使閘桿緩啟漸停、無沖擊、動作快速平穩，限定閘桿只在90度范圍內運行，是新一代穩定、可靠、安全智能電動路閘。

具有手控、遙控、防砸車自動落閘、停電自動解鎖、計算機遠程控制等功能，已廣泛應用車輛出入的各種道口，是停車場管理系統中重要的執行設備。箱體采用防水結構及抗老化的室外型噴塑處理，堅固耐用，永不褪色。

主要技術參數：

1) 工作電源：AC220V±10V ，50HZ；

2) 功     率：150W；

3) 工作溫度：-20℃～+85℃；

4) 工作濕度：≤95％,無凝露；

5) 閘桿長度：3至6米可選；

6) 升降時間：1.5至6秒可選；

7) 閘桿形狀：直桿、柵欄桿（最長4米）、折疊桿可選；

8) 防砸車裝置：壓力電波可選。

        第五章、系統配置清單

見附件（略）

第六章、工程施工及售后服務

培訓地點和時間安排及大致內容

維修服務

1、自開通驗收合格之日起，免費保修一年，終身維護。系統常規軟件終身免費維護及升級免費保修一年；

2、期內人為或自然災害引起的故障或損壞，僅收取維修成本費；

3、維修期以外的維修服務僅收取維修成本費。

以下情況不屬保修范圍

1、因不正常操作及人為或自然災害而引起的損壞；

2、自行拆卸改換機內任何部分（如：線路、零件）后造成損壞；

3、非我方指定的專業技術人員指導安裝而引起的故障。
